充电桩

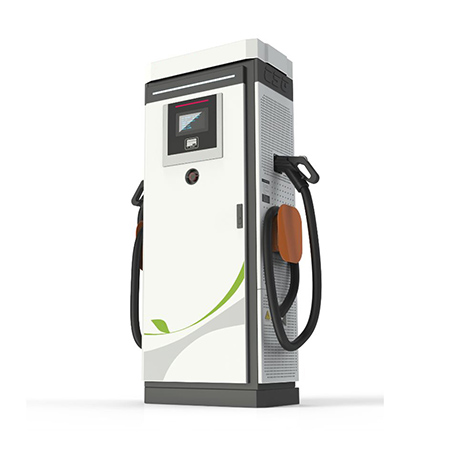

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。

1.功能

充电桩（栓）能实现计时、计电度、计金额充电，可以作为市民购电终端。同时为提高公共充电桩（栓）的效率和实用性，今后将陆续增加一桩（栓）多充和为电动自行车充电的功能。

2.种类

按安装方式分

可分为落地式充电桩、挂壁式充电桩。落地式充电桩适合安装在不靠近墙体的停车位。挂壁式充电桩适合安装在靠近墙体的停车位。

按安装地点分

按照安装地点，可分为公共充电桩和专用充电桩。 公共充电桩是建设在公共停车场（库）结合停车泊位，为社会车辆提供公共充电服务的充电桩。 专用充电桩是建设单位（企业）自有停车场（库），为单位（企业）内部人员使用的充电桩。 自用充电桩是建设在个人自有车位（库），为私人用户提供充电的充电桩。 充电桩一般结合停车场（库）的停车位建设。安装在户外的充电桩防护等级不应低于IP54。安装在户内的充电桩防护等级不应低于IP32。

按充电接口数分

可分为一桩一充和一桩多充。

按充电方式分

充电桩（栓）可分为直流充电桩（栓），交流充电桩（栓）和交直流一体充电桩（栓）。

3.技术要求

交流充电桩（栓）技术要求

1、环境条件要求：① 工作环境温度：-20℃～+50℃；② 相对湿度：5%～95%；③海拔高度：≤1000m；④ 安装地点：户外；⑤ 抗震能力：地面水平加速度 0.3g；

2、结构要求：① 交流充电桩（栓）壳体应坚固；② 结构上须防止手轻易触及露电部分；③交流充电桩（栓）应选用厚度1.0以上钢组合结构，表面采用浸塑处理，并充分考虑散热的要求。充电桩（栓）应有良好的防电磁干扰的屏蔽功能；④ 充电桩（栓）应有足够的支撑强度，应提供必要设施，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔；⑤ 桩（栓）体底部应固定安装在高于地面不小于200mm的基座上。基座面积不应大于500mm×500mm；⑥ 桩（栓）体外壳应采用抗冲击力强、防盗性能好、抗老化的材质；⑦ 非绝缘材料外壳应可靠接地；

3、电源要求：① 输入电压：单相220V；② 输出功率：单相220V/5KW；③ 频率：50Hz±2Hz；④ 允许电压波动范围为：单相220V±15%；

4、电气要求：① 插头与插座正确连接确认成功后，带负载可分合电路方可闭合，实现对插座的供电；② 漏电保护装置应安装在供电电缆进线侧；③ 低压配电设备及线路的保护应满足《低压配电设计规范》（GB/50053）中的相关规定；④ 对IT系统配电线路，当第一次接地故障时，应由绝缘监察装置发出音响或灯光信号，当发生第二次异相接地故障时应由过电流保护电器或漏电电流动作保护器切断故障电路；⑤ 照明配电系统中，照明和插座回路不宜由同一回路供电。插座回路的电源侧应设置剩余 电流动作保护装置，其额定动作电流为30mA；

6、安全防护功能：① 交流充电桩（栓）应具备急停开关，可通过手动或远方通信的方式紧急停止充电；② 交流充电桩（栓）应具备输出侧的漏电保护功能；③ 交流充电桩（栓）应具备输出侧过流和短路保护功能；④ 交流充电桩（栓）应具有阻燃功能；

7、IP防护等级：交流充电桩（栓）应遵守IP54（在室外），并配置必要的防雨、防晒装置；

8、三防（防潮湿，防霉变，防盐雾） 保护：充电机内印刷线路板、 接插件等电路应进行防潮湿、防霉变、防盐雾处理，其中防盐雾腐蚀能力满足 GB/T 4797.6-1995《电工电子产品自然环境条件 尘、沙、盐雾》中表9的要求，使充电机能在室外潮湿、含盐雾的环境下正常运行；

9、防锈（防氧化）保护：充电桩（栓）铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理；

10、防风保护：安装在平台上的充电机以及暴露在外的部件应能承受 GB/T 4797.5-9《电工电子产品自然环境条件降水和风》中表 9 规定的不同地区、不同高度处相对风速的侵袭；

11、防盗保护：电桩（栓）外壳门应装防盗锁，固定交流充电桩（栓）的螺栓必须在打开外壳门后方能安装或拆卸；

12、温升要求：交流充电桩（栓）在额定负载长期连续运行，内部各发热元器件及各部位温升应不超过Q/GDW 3972009中表2规定；

直流式

a) 充电桩（栓）电源输入电压：三相四线380VAC±15%，频率50Hz±5%；

b) 充电桩（栓）应满足充电对象

c) 充电桩（栓）输出为直流电，输出电压满足充电对象的电池制式要求；

d) 最大输出电流满足充电对象的电池制式1C的充电要求，并向下兼容；

e) 充电方式分为常规和快速2种方式，常规为5小时充电方式，快速为1小时充电方式（针对不同电池类型选择）；

f) 实现智能IC管理；

g) 每个充电桩（栓）自带操作器，以供用户进行充电方式选择和操作指导，并显示电动车电池状态和用户IC卡资费信息，实现无人管理；

h) 充电桩（栓）接口应符合GB/TXXXXXXXX电动汽车传导式充电接口(暂行)中直流充电接口的相关规定；

i) 充电桩（栓）通讯接口采用CAN通讯接口，通信协议按照GB/TXXXXXXXX电动汽车电池管理系统与非车载充电机之间的通信协议(暂行)的规定执行（充电对象为锂电池电动车）；

j) 充电桩（栓）对充电过程中的非正常状态应具备相应的报警和保护功能；

k) 充电桩（栓）对电池的状态要监控，根据电池的温度，电压对充电曲线，充电电流，充电压自动调整；

l) 充电桩（栓）采用强制风冷；

4.安全要求

（1）变电所应设置安全嗣栏、警示牌、安全信号灯及警铃。

（2）高压配电室和变压器室门外或变电所安全同栏上应悬挂“止步，高压危险”警示牌。警示牌的标示必须朝向围栏的外侧。

（3）高压配电装置上应有显著的操作指示说明。设备的接地点应有明显可见的标志。

（4）室内应有明显的“安全通道”或“安全出口”标示牌。

另外，变电所及配电设备的布置设计应便于安装、操作、搬运、检修、试验和监测。高低压配电室、变压器室、电容器室、控制室内，不应有与其无关的管道和线路通过。当然，即便充电站技术瓶颈得到了很好的解决，但是充电站建设可能还存在选址困难等问题。新能源汽车应先以城市为主，但繁华Ⅸ域往往用地紧张，地价成本较高，这方面需要政府在政策上能予以倾斜．推动充电设施的建设。
